Круглые фланци для воздуховодов

Фланец круглый сварной из уголка и фланец плоский

Фланцы круглые применяются для соединения воздуховодов между собой и с фасонными
изделиями. Фланец представляет собой кольцо, изготовленное из стальной
полосы или стального уголка. Для производства фланцев применяется сталь
толщиной 3 и 4 мм. Внутренний диаметр фланца равен диаметру воздуховода и
может меняться от 100 до 1600 мм. Фланцы маленьких диаметров
изготавливаются только из стальной полосы.

По окружности фланца располагаются крепежные отверстия,
количество которых зависит от диаметра фланца, но всегда должно быть
четным. По желанию заказчика количество пробивных отверстий у фланца
можно сделать меньше в диаметре, но больше по количеству, чем описано в
стандарте. Такое изменение обеспечит более плотное и герметичное
соединение фланцев и воздуховодов.

Фланецы подходят для оцинкованных и сварных воздуховодов и
обеспечивают надежное соединение без зазоров и выступов. Чаще всего
соединение воздуховодов с помощью фланцев применяется при монтаже систем
дымоудаления, аспирации и пневмотранспорта. С помощью фланцев можно
быстро получить участки воздуховодов нужной длины.

У нас имеется собственное оборудование для производства стальных фланцев для воздуховодов. Изготавливаются сварные круглые фланцы
из уголка методом прокатки (вальцевания) профиля тремя роликами в
холодном состоянии. Далее концы фланца скрепляются сваркой. Для
предотвращения коррозии поверхность фланца покрывается грунтовкой ГФ.

Плоские фланцы вырезаются с помощью станка плазменной резки из оцинкованного листа.

Ниже представлены таблицы стандартных типоразмеров для вентиляционных фланцев сварных из уголка или полосы.

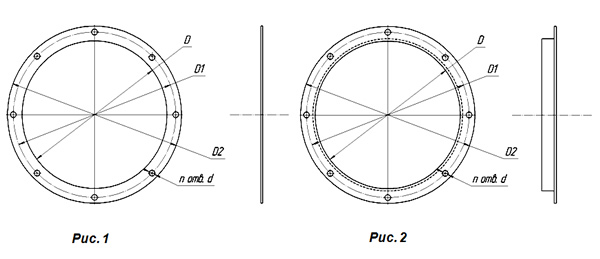

Плоские фланцы из полосы 25мм х 3мм (Рис. 1)

D - диаметр фланца внутренний, мм	D2 - диаметр фланца наружний, мм	D1 - диаметр по крепежным отверстиям, мм	d - диаметр крепежных отверстий (овальных), мм	n - кол-во крепежных отверстий, шт	масса, кг
100	150	130	8х12	4	0,23
125	175	155	8х12	6	0,27
140	190	170	8х12	6	0,30
160	210	190	8х12	6	0,34
200	250	230	10х16	6	0,42
250	300	280	10х16	6	0,51
280	330	310	10х16		0,60
315	365	345	10х16	8	0,63
355	405	385	10х16	8	0,71
400	450	430	10х16	8	1,83



Фланцы из уголка 25 х 25 х 4 мм (Рис. 2)

D - диаметр фланца внутренний, мм	D2 - диаметр фланца наружний, мм	D1 - диаметр по крепежным отверстиям, мм	d - диаметр крепежных отверстий (овальных), мм	n - кол-во крепежных отверстий, шт	масса, кг
315	365	345	10х16	8	1,45
355	405	385	10х16	8	1,63
400	450	430	10х16	8	1,84
450	500	480	10х16	10	2,07
500	550	530	10х16	10	2,30
560	610	590	10х16	10	2,57
630	680	660	10х16	10	2,90
710	760	740	10х16	10	3,20
800	850	830	10х16	12	3,67



Фланцы из уголка 32 х 32 х 4 мм (Рис. 2)

D - диаметр фланца внутренний, мм	D2 - диаметр фланца наружний, мм	D1 - диаметр по крепежным отверстиям, мм	d - диаметр крепежных отверстий (овальных), мм	n - кол-во крепежных отверстий, шт	масса, кг
710	774	740	10х16	10	4,26
800	864	830	10х16	12	4,80
900	964	940	10х16	16	5,40
1000	1064	1040	10х16	16	6,00
1120	1184	1160	12х20		6,72
1250	1312	1290	12х20	18	7,50
1400	1464	1440	12х20		8,40
1600	1664	1640	12х20		9,60
